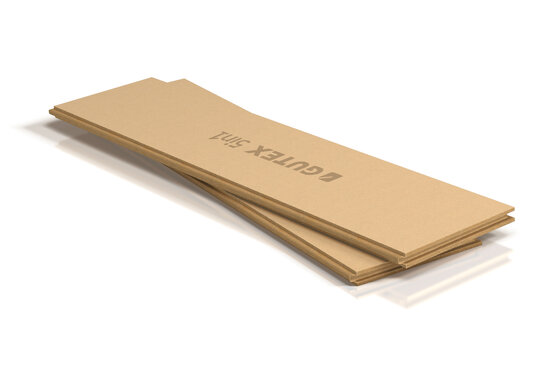

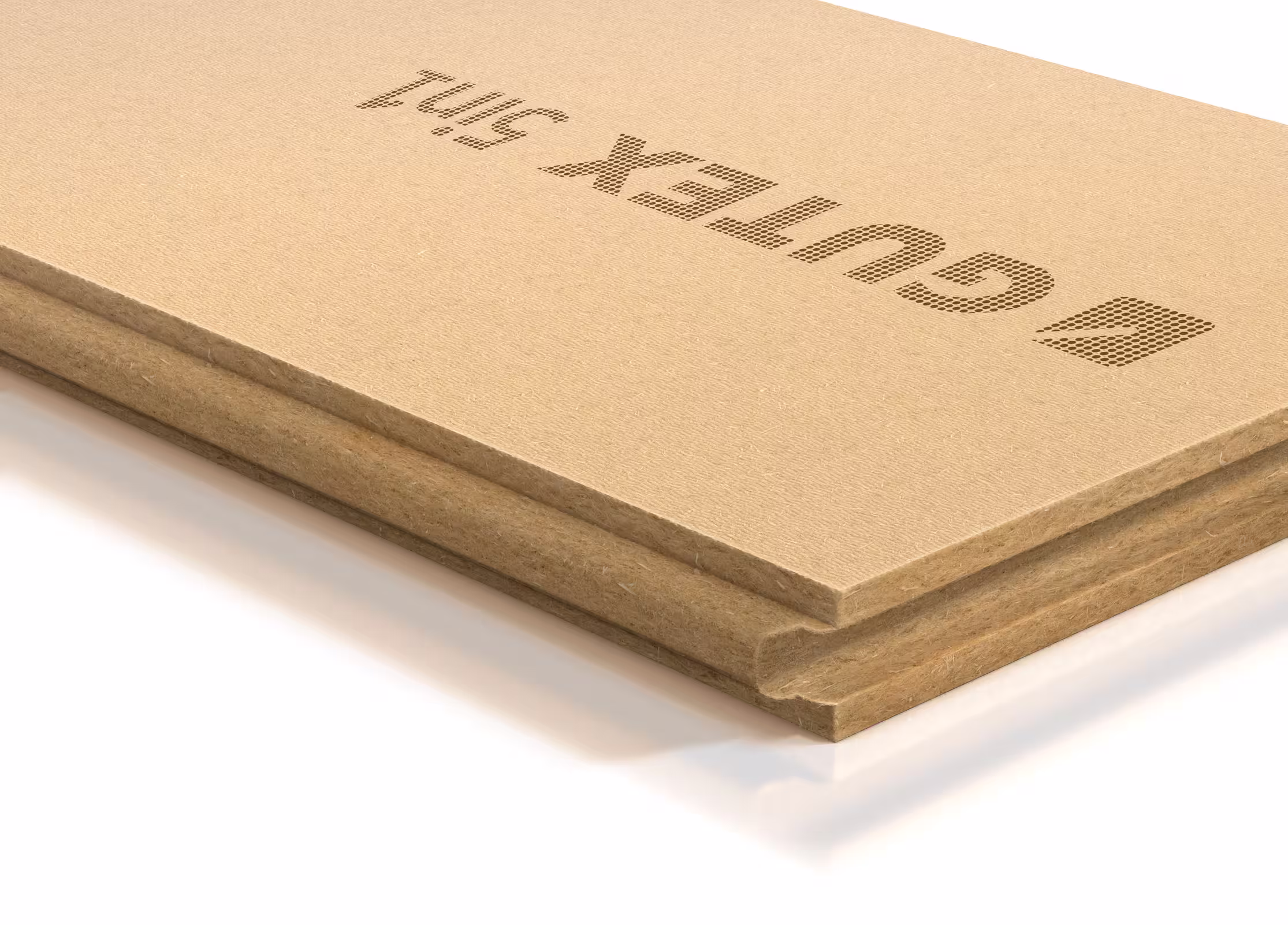

Gutex 5in1, il pannello isolante in fibra di legno intonacabile e di impiego universale per i moderni progetti di nuova costruzione e ristrutturazione.
Copre cinque aree di applicazione con un solo prodotto: dalla facciata al sottofondo e all'isolamento delle pareti interne, il che significa:
- costi di stoccaggio inferiori, nessun rischio di confusione
- Consulenza e pianificazione semplici
- Elevata efficienza del materiale grazie all'ottimizzazione del taglio, gestibile da una sola persona
- Biologia edilizia, etichettata ecologicamente: Made in Black Forest
Certificati e sigilli di approvazione
Conduttività termica nominale λD
0,040 W/mK
Dettagli prodotto
Dati tecnici
| Densità apparente ρ | ~150kg/m³ |
| Diffusione del vapore (μ) | 4μ |
| Conduttività termica nominale λD | 0,040 W/mK |
| Resistenza a compressione | ≥100 kPa |
| Assorbimento d'acqua a breve termine | ≤ 1 kg/m² |
| Resistenza al flusso d’aria | ≥60 kPa s/m² |
| Capacità termica specifica | 2100 J/kgK |
| Classe di reazione al fuoco secondo DIN EN 13501-1 | E |
| Marcatura dei pannelli | WF-EN13171:2012+A1:2015-T5-WS1,0-DS(70,-)3-CS(10/Y)100- TR10-MU4-AFr60 |
| Resistenza alla trazione perpendicolare al piano del pannello | ≥10 kPa |
Gutex 5in1: questo piatto ha solo pregi
L'esperto in isolamento ecologico in fibra di legno offre ora un'innovazione per tutti i moderni progetti di costruzione e ristrutturazione: Gutex 5in1, il pannello isolante universale in fibra di legno intonacabile. Adatto a non meno di 5 diverse applicazioni su e all'interno degli edifici, Gutex 5in1 stabilisce nuovi standard in termini di efficienza, maneggevolezza e durata. Grazie alla sua versatilità, Gutex 5in1 consente di risparmiare spazio e costi di stoccaggio, di ridurre gli scarti, di evitare la confusione e di semplificare la consulenza. Come tutti i prodotti e i sistemi Gutex, Gutex 5in1 è prodotto con legno di conifere proveniente da foreste regionali certificate PEFC ed è sicuro per la costruzione.

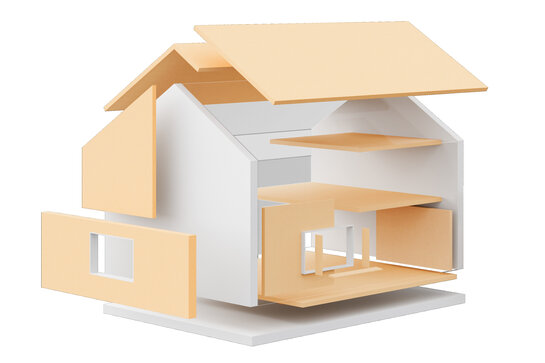

1 prodotto, 5 aree di applicazione
- Cartongesso isolante approvato per l'ITE
- Rivestimento esterno su costruzioni in legno, ideale per VHF
- Sottostrato impermeabile (UDP-A)
- Intonacatura diretta dell'isolamento delle pareti interne
- Strato isolante integrato per il livello di installazione
Trattare
Generale
- Posare i pannelli con il lato contrassegnato rivolto verso l'esterno

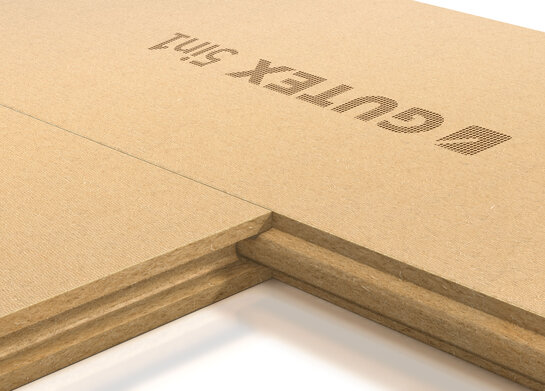

- Posare i pannelli in orizzontale, in modo compatto e con giunti a tenuta stagna
- Tutti i giunti di testa tra le lastre devono essere incassati; i giunti trasversali all'incrocio degli elementi sono ammessi se
- Gli elementi delle pareti sono uniti in aderenza e in forma (resistenza alla trazione, alla pressione e al taglio) o, nel caso degli elementi del tetto, sono fissati immediatamente con controlistelli
- I mezzi di fissaggio delle lastre di speronamento sono posizionati sufficientemente vicini al bordo delle lastre stesse
- I pannelli danneggiati non devono essere installati
- Il pannello non può essere utilizzato per la statica Gutex Thermowall 5in1 non è un elemento portante (es. carichi di neve)
- Evitare carichi di umidità elevati sul lato della stanza
- L'acqua piovana di dilavamento può sporcare i componenti edilizi adiacenti, soprattutto durante la fase di costruzione, a causa dell'abrasione delle fibre o di altre impurità. È necessario garantire un corretto drenaggio dell'acqua.
- I pannelli isolanti in fibra di legno Gutex possono essere esposti a temperature fino a 110°C, anche per periodi prolungati. Se si prevedono temperature più elevate, come ad esempio nel caso di tubi solari, è necessario adottare misure aggiuntive.
- Le distanze minime richieste tra materiali edilizi combustibili e camini, ecc. sono definite nella relativa ordinanza sul riscaldamento e devono essere rispettate.
- Aspirazione delle polveri in conformità con le normative BG, conformità con TR GS 553
- Può essere utilizzato in combinazione con l'isolante in termofibra Gutex. Per maggiori informazioni, vederewww.gutex.fr/savoir-service/medias-telechargements
WDVS
- Per istruzioni dettagliate ed esaurienti sull'assemblaggio dei pannelli, i fissaggi e l'intonacatura, consultare la brochure "Thermowall WDVS - Il sistema composito di isolamento termico ecologico".
Livello di installazione
- Applicare fermacell GF 12,5 mm come rivestimento interno in un'unica mano su tutta la superficie senza spazi vuoti (raccomandazione: posa in opera). Intorno alle finestre, applicare il taglio con una pistola a spruzzo.
- Il pannello fermacell GF deve essere fissato al substrato staticamente applicabile con punti metallici:
- Su pannello a base di legno d ≥ 15 mm + Gutex Thermowall 5in1 + fermacell GF d = 12,5 mm, graffa: 2,0 x
85 mm (larghezza posteriore 27 mm) - Su pannelli a base di legno d ≥ 20 mm + Gutex Thermowall 5in1 + fermacell GF d = 12,5 mm, graffa: 2,0 x
90 mm (larghezza posteriore 27 mm)
- Su pannello a base di legno d ≥ 15 mm + Gutex Thermowall 5in1 + fermacell GF d = 12,5 mm, graffa: 2,0 x
- Distanza tra le graffe in verticale ≤ 150 mm
- Distanza tra le graffe orizzontali ≤ 400 mm (sul bordo del pannello ≤ 200 mm)
- Distanza dal bordo delle graffe al bordo del pannello ≥ 25 mm
- Applicare le graffe almeno a filo e non più di 1 mm indietro
- I punti metallici non sufficientemente inseriti devono essere rimossi e sostituiti. Non inserire nuovamente i punti metallici.
- Formazione del giunto del pannello: giunto incollato secondo le linee guida di installazione fermacell
- È necessario osservare le altre linee guida per l'applicazione dei pannelli fermacell in fibra di gesso
Pannello isolante per interni da intonacare
- Per istruzioni dettagliate e complete sull'assemblaggio, il fissaggio e l'intonacatura dei pannelli, consultare la brochure "Intevio - Istruzioni per l'installazione".
Facciata sospesa con ventilazione posteriore
- Distanza massima tra centro e centro di 83,3 cm
- I giunti e le penetrazioni devono essere incollati in modo permanente e a prova di vento e di pioggia battente utilizzando il sistema di incollaggio Gutex
- 4 mesi di esposizione agli elementi
- Fissare immediatamente con i listelli di ventilazione posteriori
- Giunti sfalsati di almeno 30 cm
Tetto
- Interasse massimo di 90 cm, a partire da uno spessore del pannello di 60 mm
- Giunti del tetto sfalsati da una fila all'altra di almeno 1 interasse tra i travetti
- Gli spazi tra le travi non sono percorribili
- Non sono necessarie strisce sigillanti o giunti di chiodi quando si attraversa un pannello di fibra di legno tenero
- I giunti e le penetrazioni devono essere incollati con il sistema adesivo Gutex in modo impermeabile
- Il profilo deve essere sigillato lateralmente in presenza di giunti, fori o all'estremità del bordo (vedere l'illustrazione seguente)
- Tetto temporaneo, resistente alle intemperie per 4 settimane (UDP-A)
- Tutti i giunti > 0,5 mm devono essere rinforzati con il sistema adesivo Gutex subito dopo la posa
Da tenere in considerazione se la pendenza del tetto lo consente:
< 15° coprire con un telo adatto
Montaggio sul tetto
Può essere fissato con graffe o chiodi fino a 60 mm di spessore. Per ulteriori informazioni, consultare ITW Befestigungssysteme GmbH. I materiali di fissaggio devono essere almeno zincati. Gutex Thermowall 5in1 può essere fissato anche con viti approvate.
