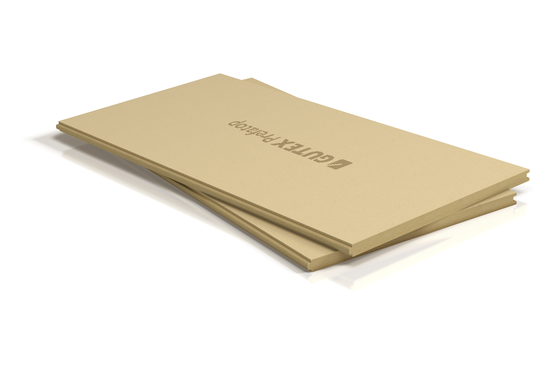

Pannello da intradosso antipioggia per prefabbricazione
Gutex Prefatop aumenta l'efficienza nella prefabbricazione di tetti e pareti permeabili al vapore grazie alle sue dimensioni di 2500 x 1200 mm e alla sigillatura rapida e affidabile dei giunti e delle estremità. La larghezza di un elemento del tetto può essere posata con un solo pannello di protezione resistente all'umidità, senza giunzioni verticali, il che aumenta ulteriormente la protezione dalla pioggia e la stabilità. A differenza di una membrana di protezione, il pannello di protezione Prefatop, resistente alla pioggia, offre un ulteriore isolamento termico e migliora l'isolamento acustico.
- Sigillatura rapida, semplice e sicura dei giunti e delle estremità dei pannelli
- Elevata resistenza alla pioggia e stabilità grazie all'installazione senza giunti verticali dei pannelli
- Robusta resistenza ed elevata precisione dimensionale per una lavorazione facile e veloce
Certificati e sigilli di approvazione
Conduttività termica nominale λD
0,042 W/mK
Dettagli prodotto
Ulteriori informazioni
Pannello da intradosso ad apertura diffusiva per nuove costruzioni ad alta efficienza energetica
Gutex Prefatop è un pannello isolante in fibra di legno ad apertura diffusiva con rivestimento idrofobico che consente l'isolamento di tetti e pareti di edifici di nuova costruzione con un elevato livello di sicurezza fisica dell'edificio. Il pannello è resistente al vento e non necessita di una membrana antivento aggiuntiva. È possibile realizzare un "sottofondo fissato con cuciture e perforazioni" (UDP-A) in conformità alle linee guida ZVDH senza l'uso di nastri sigillanti o guarnizioni. Inoltre, Prefatop può essere esposto alle intemperie per un massimo di quattro settimane, il che aumenta la flessibilità durante la lavorazione in cantiere. Sia che si richieda l'isolamento per le case passive o per le case a basso consumo energetico, Prefatop è il pannello sottofondo ideale.
- Pannello isolante in fibra di legno antivento a diffusione aperta con rivestimento idrofobico per un isolamento affidabile senza membrana antivento aggiuntiva
- Maggiore flessibilità in cantiere grazie a quattro settimane di lavorazione e invecchiamento libero senza l'uso di nastri sigillanti
- Ecologico e riciclabile, realizzato in Germania con fibre di legno sostenibili
Garanzia completa
Con un deposito di garanzia presso l'Associazione centrale del commercio tedesco di tetti, Gutex offre la sostituzione del materiale e la copertura dei costi di rimozione e installazione e di eventuali costi di impalcatura in caso di reclamo.
Ingredienti
- Legno di abete e abete rosso non trattato
- 4 % di resina PUR
- 0,75% di paraffina
Lavorazione
Pannello per sottotetto Gutex Prefatop: progettato appositamente per una pre-costruzione efficace
Stoccaggio e lavorazione
- Conservare e utilizzare Prefatop in un luogo asciutto.
Note importanti
- Il Prefatop non è un elemento portante (ad esempio per i carichi di neve).
- La piastra non deve essere applicata staticamente
- Non sono ammessi giunti incrociati.
- Utilizzare solo pannelli non danneggiati.
- Evitare di aumentare il carico di umidità sul lato della stanza.
Taglio
- Quando si utilizzano macchinari standard per la lavorazione del legno, è necessario rispettare i requisiti di legge per la gestione della polvere di legno.

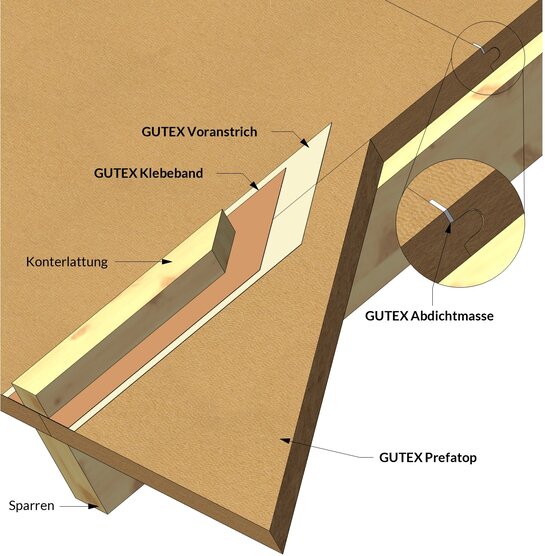

Installazione

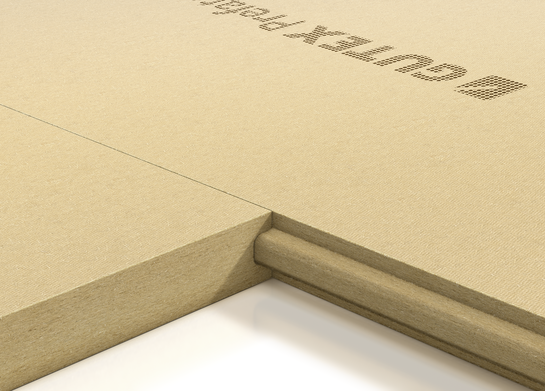

- Posare i pannelli con il lato contrassegnato rivolto verso l'esterno, in piano, perfettamente aderenti e con giunti a tenuta d'acqua con linguette ascendenti; non sono ammessi giunti incrociati.
- I giunti a piastra smussati devono essere incassati.
- Fissare immediatamente i pannelli con i controlistelli.
- Incollare i giunti e le penetrazioni con il sistema adesivo Gutex in modo che siano protetti dalla pioggia.
Utilizzo come isolante per pareti
- Interasse massimo: 83,3 cm.
- Quattro mesi di esposizione agli elementi.
Utilizzo come isolante per tetti
- Interasse massimo: 110 cm.
- Sigillare immediatamente i giunti più piccoli con il sigillante Gutex o con il sistema di incollaggio Gutex.
- Gli spazi tra le travi non sono accessibili.
- Non è necessaria alcuna striscia sigillante o giunzione a chiodo.
- Può essere esposto alle intemperie per un massimo di quattro settimane come tetto temporaneo.
Inclinazione del tetto e impermeabilizzazione
- Inclinazione del tetto <15°: è necessaria una copertura con un telo adeguato.
- Inclinazione del tetto ≥15°: non è necessario incollare i giunti dei pannelli, a condizione che l'inclinazione regolamentare del tetto non sia inferiore di oltre 8° e che non vi siano requisiti aggiuntivi ai sensi delle norme ZVDH (in conformità con le "Norme professionali per le coperture in tegole e in pietra").
Fissaggio Prefatop (spessore ≤ 60 mm, altezza dell'edificio ≤ 10 m, interno)
Note importanti
- I fissaggi devono essere almeno galvanizzati.
Condizioni standard
Interasse tra le travi ≤ 85 cm Controlistelli 60 x 40 | Distanza per la scanalatura Paslode 4.2 x 160 Round-Drive in cm | ||||
|---|---|---|---|---|---|
Copertura del carico | La neve | Zona del vento | Inclinazione del tetto | ||
kN/m2 | kN/m2 | 1 à 4 | 15° | 30° | 45° |
0,30 |
≤ 0,85 | Wz 1 | 70 cm | 40cm | 45cm |
Wz 2 | 50cm | 40cm | 45cm | ||
Wz 3 | 35cm | 35cm | 35cm | ||
Wz 4 | 25cm | 25cm | 25cm | ||
0,60 |
≤ 0,85 | Wz 1 | 60cm | 30cm | 30cm |
Wz 2 | 55cm | 30cm | 30cm | ||
Wz 3 | 40cm | 30cm | 30cm | ||
Wz 4 | 30cm | 25cm | 25cm | ||
0,95 |
≤ 0,85 | Wz 1 | 45cm | 25cm | 15cm |
Wz 2 | 45cm | 25cm | 15cm | ||
Wz 3 | 45cm | 25cm | 15cm | ||
Wz 4 | 30cm | 25cm | 15cm | ||
Fonte ITW; dati non garantiti.
Condizioni specifiche per chiodi lisci (Haubold o Paslode)
Interasse tra le travi ≤ 85 cm Controlistelli 60 x 40 | Interasse per Haubold o Paslode 4,2 x 160 liscio (nudo o zincato) | ||||
|---|---|---|---|---|---|
Copertura del carico | La neve | Zona del vento | Inclinazione del tetto | ||
kN/m2 | kN/m2 | 1 à 4 | 15° | 30° | 45° |
| 0,30 | ≤ 0,85 | Wz 2 | 35cm | 35cm | 30cm |
Wz 3 | 25cm | 25cm | 25cm | ||
Wz 4 | 20cm | 15cm | 15cm | ||
0,60 |
≤ 0,85 | Wz 1 | 55cm | 30cm | 30cm |
Wz 2 | 40cm | 30cm | 30cm | ||
Wz 3 | 25cm | 25cm | 25cm | ||
Wz 4 | 20cm | 20cm | 20cm | ||
0,95 |
≤ 0,85 | Wz 1 | 45cm | 25cm | 15cm |
Wz 2 | 45cm | 25cm | 15cm | ||
Wz 3 | 30cm | 25cm | 15cm | ||
Wz 4 | 20cm | 20cm | 15cm | ||
Fonte ITW; dati non garantiti.
Dati tecnici
| Densità apparente ρ | ~ 180 kg/m³ |
| Diffusione del vapore (μ) | 3μ |
| Conduttività termica nominale λD | 0,042 W/mK |
| Resistenza a compressione | ≥ 150 kPa |
| Assorbimento d'acqua a breve termine | ≤ 1 kg/m² |
| Resistenza al flusso d’aria | ≥ 100 kPa s/m² |
| Capacità termica specifica | 2100 J/kgK |
| Classe di reazione al fuoco secondo DIN EN 13501-1 | E |
| Marcatura dei pannelli | WF-EN 13171-T4-WS1,0-CS(10/Y)100-TR20-MU3-AF100 |
| Resistenza alla trazione perpendicolare al piano del pannello | ≥ 20 kPa |
| Applicazione secondo le regole ZVDH | UDP-A |
